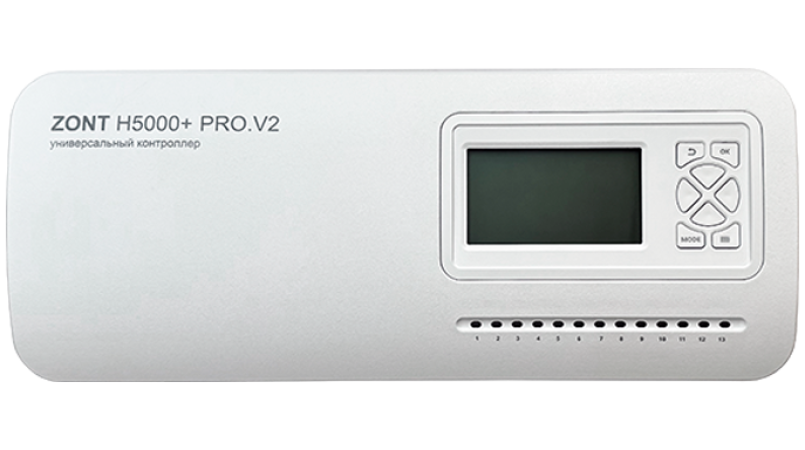

ZONT H5000+Pro V2

• Универсальный контроллер ZONT H5000+ PRO.V2 Артикул: ML00007263
• Для удаленного управления сложными инженерными системами
• Каналы связи: GSM (4G), Wi-Fi, Ethernet
• Локальное управление при отсутствии связи
• Управление сложными системами, отоплением, ГВС, исполнительными устройствами
• Кол-во управляемых котлов до 20-ти (каскад, основной + резервный, расписание)
• Подключение котлов по цифровой шине
• Погодозависимые алгоритмыи ПИД-регулирование
• 12 релейных выходов, 6 универсальных входов/выхода, 2 выхода 0-10 В, 2 входа 4-20 мА
• Modbus, MQTT
• Функции «Антилегионелла», «Антизамерзание», «Лето»
• Неограниченное кол-во режимов, сценарии работы
• Панель ручного управления
• Индикация работы контуров на корпусе
• Веб-кнопки быстрого управления
• Поддержка блоков расширения (5 шт.)
• Возможность подключения до 3 радиомодулей и до 120 радиодатчиков
• Погодный сервер, дистанционный контроль датчиков различного назначения
• Сохранение связи при отключении электроэнергии до 4 ч. (резервная батарея)
• Размещение на стену и DIN-рейку

Прибор обладает 3 видами связи: GSM 4G LTE, Wi-Fi и Ethernet.

Контроллер ZONT H5000+ PRO.V2 может управлять несколькими котлами (до 20-ти) релейно или по цифровой шине. Под крышку прибора устанавливаются 2 платы цифровых шин если требуется управление большим количеством котлов по цифровой шине, то используются внешние адаптеры.

Прибор обладает 12 релейными выходами, 6 универсальными входами/выходами, 2 аналоговыми выходами 0-10В, 2 токовыми входами 4-20 мА, 12 входами NTC и поддерживает работу с 5-ю блоками расширения ZONT любого номинала.

Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H5000+ PRO.V2 строятся системы диспетчеризации котельной, полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

Протоколы взаимодействия со сторонним оборудованием

Modbus RTU: открытый коммуникационный протокол. Контроллер является master-устройством.

MQTT: сетевой протокол для потоковой передачи данных между устройствами IoT (интернет вещей).

Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.

Автоматизированное домохозяйство

Создавайте единую многоконтурную систему отопления и горячего водоснабжения, состоящую из нескольких котлов, бойлера ГВС, исполнительных устройств — смесительные узлы, насосы, 3-х и 2-х ходовые клапаны, термоголовки и др.

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления каждым котлом требуется подключить внешний адаптер цифровых шин.

Отопительные котлы могут работать в каскаде, по расписанию и в режиме «Резерва». Свободно-настраиваемые режимы работы дают возможность настраивать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Алгоритмы работы контроллера обеспечивают защиту насоса от заклинивания. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.

Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

Автоматизируйте работу любых элементов домостроения (ворота, шлагбаумы, освещение, полив и т.п.) по простым и сложным сценариям, расписанию, срабатыванию датчиков.

Реализуйте систему безопасности и охраны, используя средства предупреждения (датчики дыма, влажности, протечки воды и т.п.), средства сигнализирования (датчики движения, разбития, сирены), средства персонального доступа, данные с видеокамер и исполнительные охранные устройства. Настройте передачу данных ответственным лицам.

Прибор использует GSM/GPRS и Wi-Fi каналы связи для передачи данных, имеет возможность прямого подключения Ethernet. Мгновенно оповестит обо всех событиях, произошедших в доме!

Управляйте и контролируйте дистанционно через личный кабинет веб-сервиса ZONT или мобильное приложение на платформах iOS и Android. Для удобства можно подключить выносную панель управления – проводную ZONT МЛ-753или беспроводную ZONT МЛ753 Wi-Fi, а также белые или черные комнатные термостаты для управления температурой отдельных контуров проводной МЛ-232 или беспроводной МЛ-332

Используйте веб-кнопки для быстрого включения/выключения исполнительных устройств, активации/деактивации сценариев – Сценарии умного дома в один клик!

Автоматизация промышленных объектов

Контроллер ZONT H5000+ PRO.V2 успешно применяется на следующих объектах:

— розничные точки продаж / предоставления услуг / офисные помещения,

— производства / склады (в том числе серверные комнаты, теплицы, морозильные камеры и др.).

Создавайте единую автоматизированную инженерную систему как в одном, так и в нескольких зданиях различного назначения:

управляйте климатическими условиями в помещениях (отопление, охлаждение, вентиляция), настраивая работу в зависимости от погоды за окном, меняющихся условий эксплуатации. Обеспечьте сотрудников горячей водой вне зависимости от сезона;

реализуйте систему контроля доступа сотрудников в помещения при помощи ключей Touch Memory с возможностью нумерации каждого ключа – в личном кабинете контролируйте время прихода/ухода с работы каждого сотрудника или закрытие дверей;

настройте систему безопасности, используя сведения от датчиков различного назначения, данные с камер наблюдения (протокол RTSP). По команде, расписанию или действию сценария активируйте работу охранных и сигнализирующих устройств, передавайте данные ответственным лицам;

программируйте работу устройств бытового назначения в зависимости от задач (шлагбаумы, ворота, освещение, полив и др.);

контролируйте состояние подключенных датчиков (протечки воды, утечки газа, давления, дыма и др.), состояние напряжения сети.

Контроллер в своей работе использует данные как от проводных, так и от радиодатчиков, работающих на специализированной защищенной частоте 868 МГц. При использовании погодозависимого алгоритма в управлении отоплением применяйте данные с погодного сервера.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При появлении питания в сети контроллер возобновит управление подключенными исполнительными устройствами.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H5000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.

С универсальным контроллером ZONT Н5000+ PRO.V2:

— вы создадите инженерную систему, учитывая индивидуальные запросы, сложность задач и особенности помещений;

— вы можете быть уверенным в работоспособности всей инженерной системы;

— вы экономите на энергоносителях от 35%!

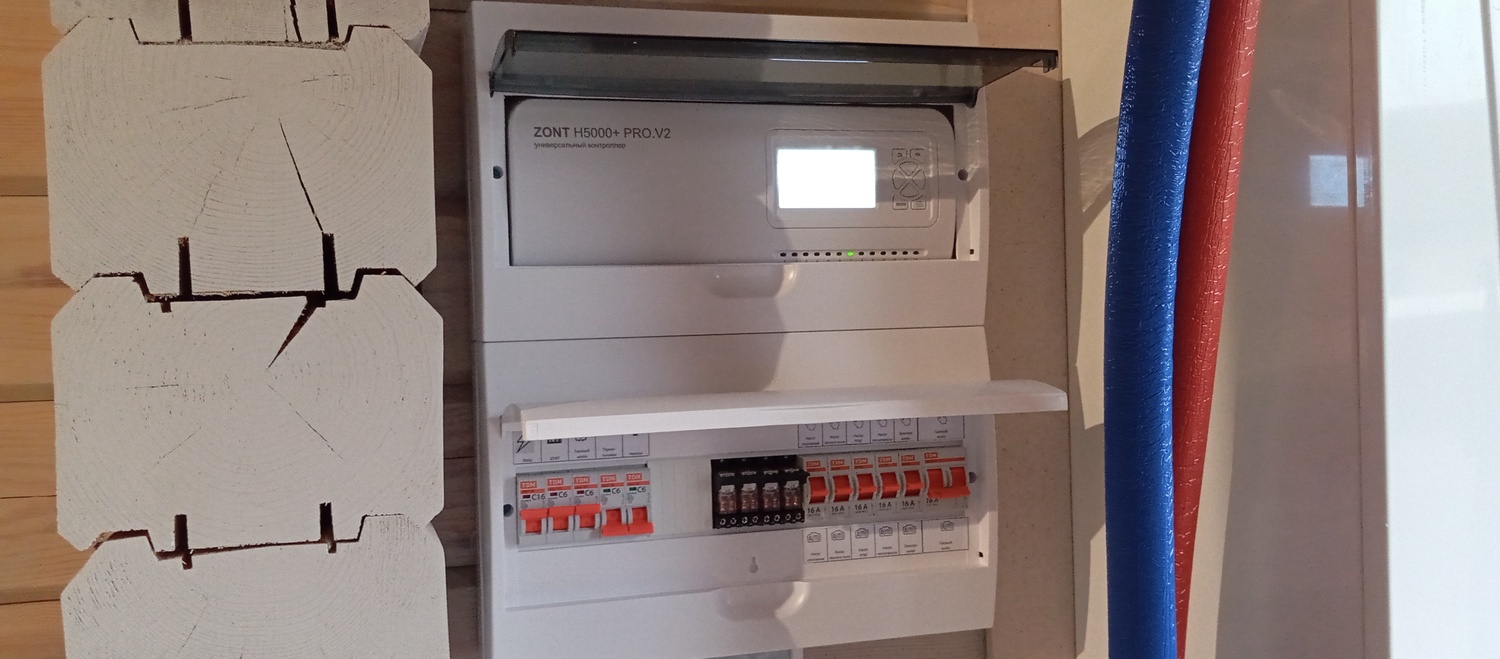

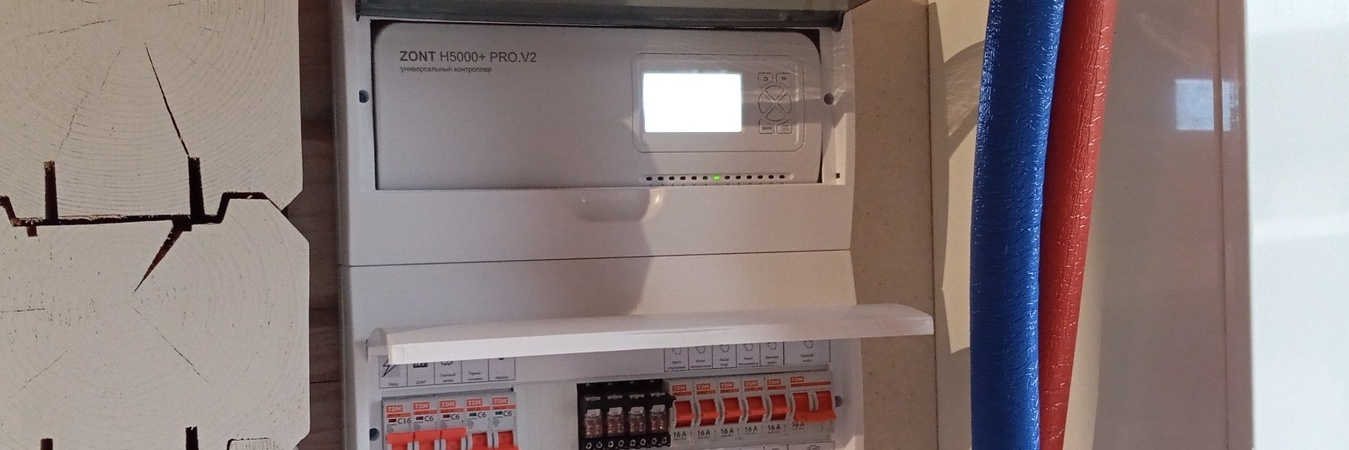

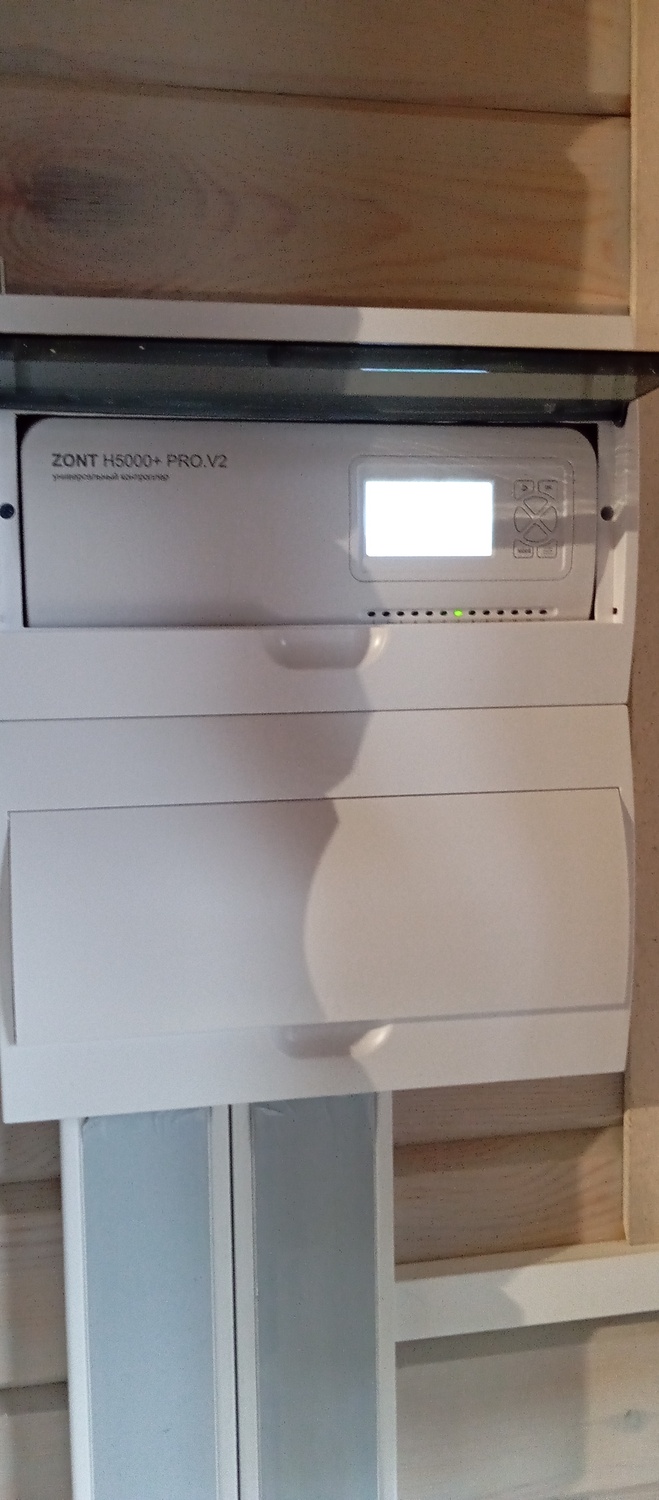

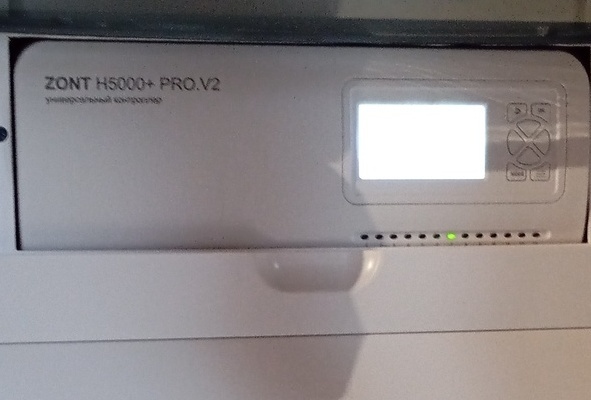

Пример проекта выполненного на базе контроллера ZONT H5000+Pro V2

• Управление газовым котлом Baxi Eco life 1.31F по цифровой шине OpenTherm
• Управление резервным электрическим котлом Arderia E
• Управление бойлером ГВС
• Управление насосом рециркуляции

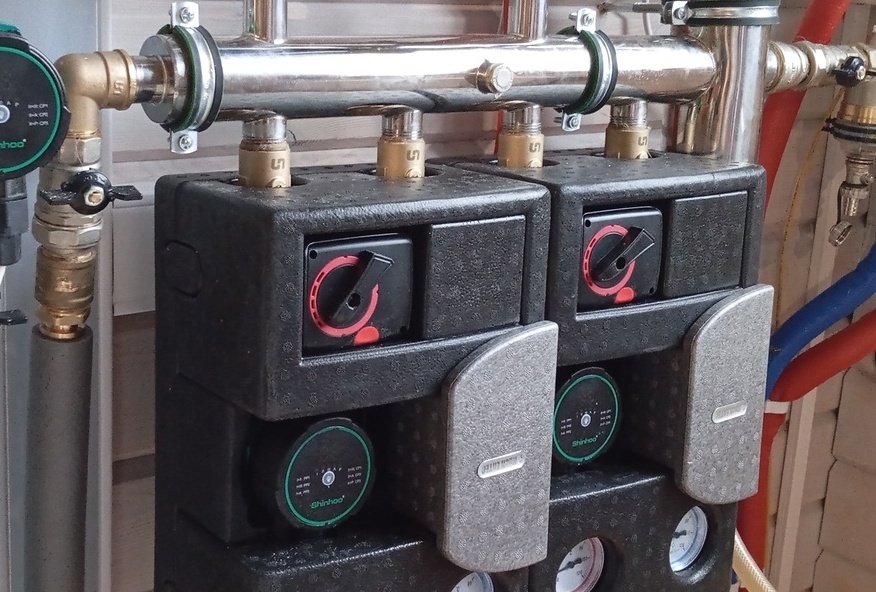

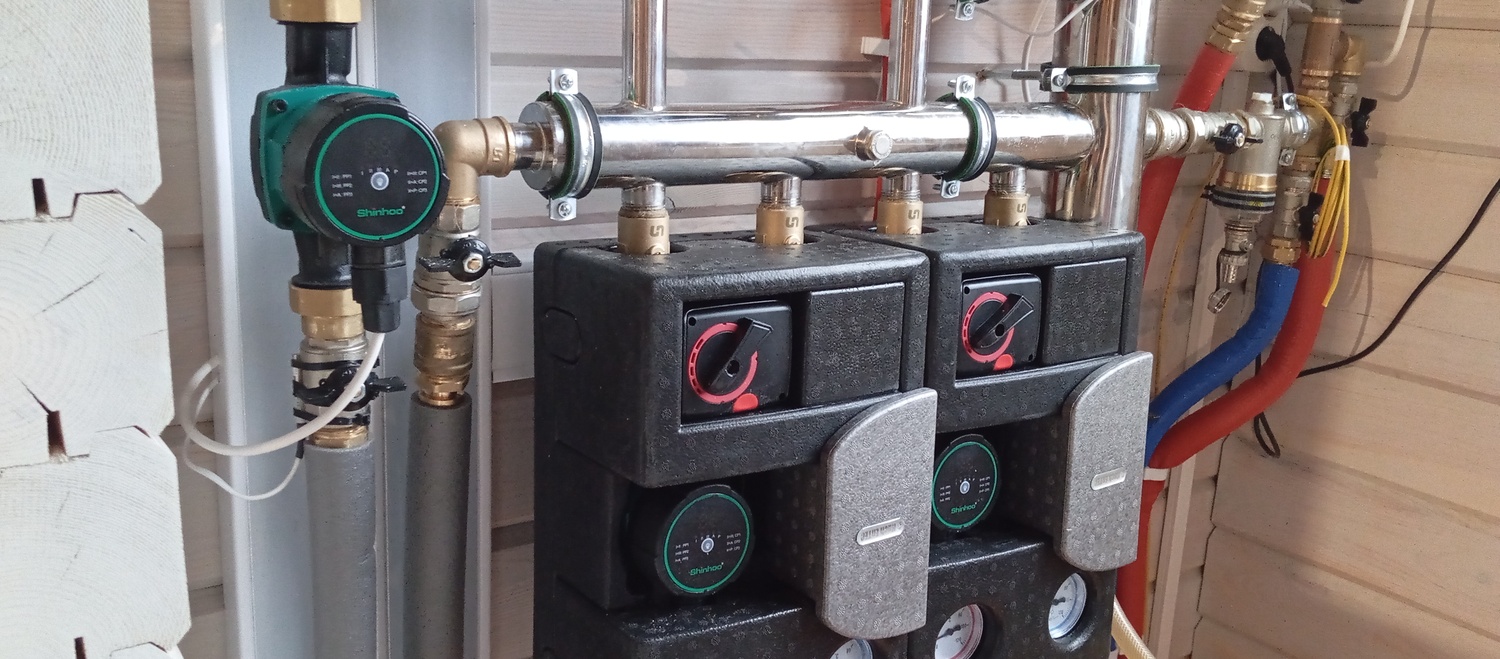

• Управление насосно-смесительным контуром системы отопления в погодозависимом режиме.
• Управление насосно-смесительным контуром тёплых водяных полов.
• Управление контуром теплотрассы.
• Зональном управление отопления системой тёплых полов в пяти зонах дома.
• Возможность перевода всех исполнительных устройств в ручной режим работы
